    Semua Konfigurasi Ujikom TKJ 2021 SMKN 1 Cianjur Lengkap, Kalian tinggal pelajari saja dari awal hingga akhir. Jika ada yang kurang dimengerti ataupun kurang jelas kalian bisa kontak saya langsung.
This article will be updated over time to a more complete version !!!

Last Update : 18 Februari 2021

Lihat soal sesuaikan dengan absen masing-masing, karena saya absen 10 maka akan mendapatkan IP Address :

Pengkabelan :



    Topologi

Tolong diingat posisi kabel seperti topologi dibawah ini. Setiap konfigurasi tidak akan berjalan jika kabel setiap perangkat jaringan tidak terhubung.

Mikrotik

Disetiap judul sudah saya cantumkan dalam kurung, itu kalian tinggal pilih pada sidebar Winbox sebelah kiri.

Jika merasa gambar kurang jelas, silahkan klik gambarnya agar gambar terlihat HD.

1.    Konfigurasi Interface (Interface)

Ganti Nama Ether 1 dan Ether 2 :

Ether1-Internet

Ether2-Switch

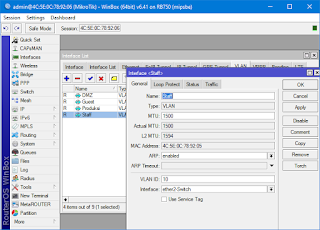

2.    Konfigurasi Vlan (Interface)

Tambahkan Vlan Sesuai Ketentuan :

Nama : Vlan-Staff, Vlan-Produksi, Vlan-Guest, dan Vlan-DMZ

VlanID : 10, 20, 30, 40 (Agar Lebih Mudah)

Ether : Semuanya Ether2-Switch

Hasil dari konfigurasi 1 & 2 :


3.    Konfigurasi IP Address ( IP > IP Address)

IP Address sesuaikan dengan no absen masing-masing tabel diatas Caranya :

  1. Tambah IP baru, lalu masukan IP Internet terlebih dari tabel sebelah kiri lalu ethernya set ke Ether1-Internet.
  2. Jangan lupa pakai prefix seperti : /24
  3. Tambah IP baru, lalu masukan IP yang lainnya sebelah ip tadi dan pilih mulai dari Vlan-Staff.
  4. IP ujungnya pakai 1 jangan 0 karena itu IP Network, Contoh : 192.168.90.1/24
  5. Seterusnya Vlan-Produksi, Vlan-Guest, dan Vlan-DMZ sama stepnya dengan no 2.

4.   Konfigurasi DNS (IP > DNS)

Masukan DNS Sesuai ketentuan ditabel atas disini saya menambahkan :

192.168.70.254

8.8.8.8

Lalu Centang Allow Remote Request.  (Untuk 8.8.4.4 Opsional)


5.   Konfigurasi Routes  (IP > Routes)

Tambahkan Lalu Masukan Gateway : 192.168.70.254

Ingat !!! Masukan dikolom Gateway, bukan yang paling atasnya.

      Jika dipinggir kanan ada tulisan reachable Ether1-Internet, Harusnya dimikrotik sudah bisa ping          ke google. Cobalah buka New Terminal dan ping 8.8.8.8.

6.    Konfigurasi Firewall (IP > Firewall)

Tambahkan pada bagian NAT :

Chain : Srcnat

Out Interface : Ether1-Internet

Action : Masquerade

Berfungsi melakukan Perubahan atau Translation dari sebuah IP address private menjadi IP address public dengan opsi yang dapat dipilih pada action yaitu masquerade maka IP private pada mikrotik akan langsung berubah menjadi IP address public.

Tambahkan lagi pada bagian NAT :

Chain : Dstnat

Protocol : TCP

Dstport : 80

Action : Redirect

To Port : 8080

Berfungsi untuk menjalankan konfigurasi Web Proxy.


Tambahkan pada bagian Filter Rules

Chain : Input

Srcaddress : 192.168.91.1 (IP Staff)

Protocol : ICMP

Action : Drop/Reject (Terserah)

Cobalah buka New Terminal dan ping 192.168.91.1 (IP yang kalian tadi masukan) jika timeout maka konfigurasi sudah benar.

Berfungsi agar semua IP tidak dapat ping ke IP STAFF.

7.    Konfigurasi DHCP Server (IP > DHCP Server)

Tambahkan DHCP pada setiap Vlan yang kalian konfigurasi :

DHCP Setup :

Vlan-Staff

Vlan-Produksi

Vlan-Guest

Vlan-DMZ

Berfungsi agar Vlan pada Switch bisa memberikan IP kepada PC yang terhubung ke Vlan.

8.    Konfigurasi Hotspot (IP > Hotspot)

Tambahkan Hostpot pada Vlan-Guest

Hotspot Setup : Vlan-Guest (Tinggal Next Saja)

DNS Name : fajar.com (sesuai nama kalian)

Berfungsi agar orang yang terhubung ke jaringan wifi Guest akan diarahkan kewebsite fajar.com untuk melakukan login agar mendapatkan akses internet.

9.    Konfigurasi Web Proxy (IP > Web Proxy)

Enable Centang

Cache Administrator : FajarWG (bebas)

Cache On Disk Centang

Berfungsi jika client yang memasukan website yang tidak dikenali akan dialihkan ke pemberitahuan Proxy, Pengalihannya sudah kita konfigurasi sebelumnya pada firewall.

10.  Konfigurasi Limit Bandwidth (QUEUE)

Tambahkan Simple Queue :

Target : Pilih Vlan yang akan di Limit Misal : Vlan-Staff

Max Limit : PIlih Limitnya


11.  Konfigurasi File Logging (System > Logging)

Rules  : Ganti semua Action Ke Disk

Actions : Edit Disk, File Name ganti nama kalian

12.  Konfigurasi Keamanan Port (IP > Services)

13.  Ganti Password Login Winbox

[email protected]


Switch

Kabel Komputer Pindah Ke Ether1 Switch (Nanti balikin lagi kayak urutan Kabel pertama)

Ganti IP Komputer jadi 10.90.90.93

Buka Browser : 10.90.90.90

Buka pada bagian sidebar kiri, ubh menjadi :

1 : 1 Tagged (Sisanya Not Member)

10 : 1 Tangged dan 2 Untagged (Sisanya Not Member)

20 : 1 Tangged dan 3 Untagged (Sisanya Not Member)

30 : 1 Tangged dan 4 Untagged (Sisanya Not Member)

40 : 1 Tangged dan 5 Untagged (Sisanya Not Member)


balikin lagi kayak urutan Kabel pertama







Access Point

Kabel Laptop colokkin ke Access Point

Setting IP Laptop Jadi Ke sesuai dengan Access point yang kalian pakai.

Buka IP Access Point di browser :

Setting SSID (Cari Sendiri) Setiap Access Point Beda-beda. Ganti Nama Jadi Nama Kalian Misal : Fajar-Hotspot

Disable DHCP

Setting IP Access Point jadi : 192.168.92.2 (IP Vlan-Guest)

Gateway : 192.168.92.1

DNS : 192.168.70.254, 8.8.8.8


Nagios

      Topologi Nagios kalian nanti kabelnya ubah jadi seperti ini :
Untuk Konfigurasinya kalian bisa akses artikel Cara Monitoring Jaringan Dengan NagiosXI.
Dilarang untuk meng copy seluruh isi Artikel !!! Salah satunya seperti mencopy dan dibuat PDF, Guna untuk mensupport saya sebagai creator artikel ini.

Terimakasih, Selamat Belajar !!!
